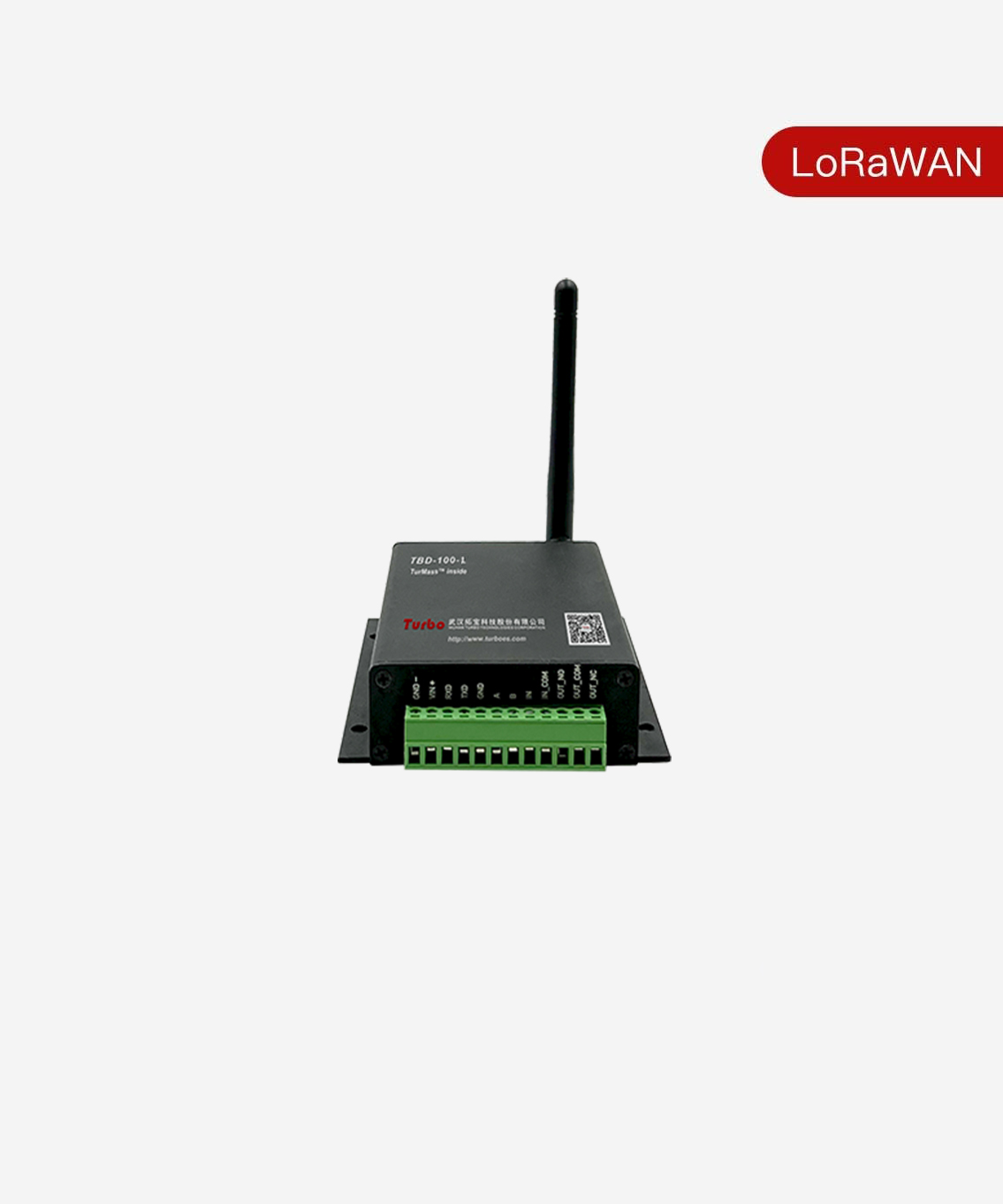

TBD-100-L

LoRaWAN数传终端传输器

学校
医院
商业区
产业园区
博物馆
道路停车
停车引导

TBD-100-L 无线数据传输终端（简称“数传终端”）是一款 LoRaWAN 无线数据传输设备，可采集水表、电表、压力等多种传感器数据，将传感器的数据转换为无线信号，实现低成本的远距离传输。数传终端具有丰富的数据采集端口，支持RS232、RS485、数字输入和继电器输出接口，可接入多种类型的传感器终端，简单操作实现传感器数据上云。数传终端可广泛运用于智慧农业、智慧电网、智慧建筑、智能制造等领域。

产品优点

· 支持 LoRaWAN 标准，无线通信距可达 1~2km；

· 数据接口丰富，支持RS232、RS485、数字输入和继电器输出；

· 可实现远程控制功能，通过数传终端控制阀门、开关等设备；

· 智能运维，后端平台实时监测测设备运行状态，及时发现故障；

· 采用看门狗设计，系统稳定运行。

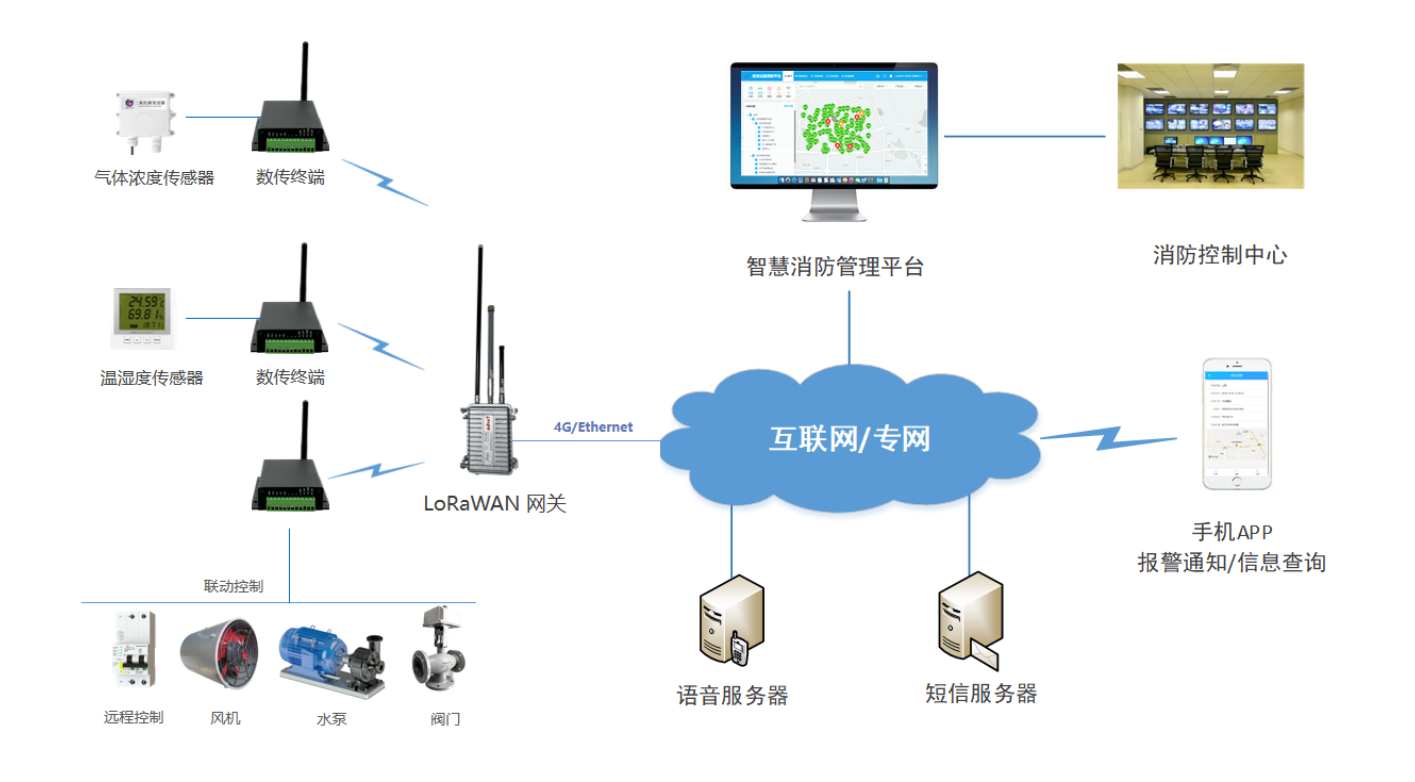

系统架构：

规格参数：

	产品型号	TBD-100-L
接口参数	端子类型	3.5mm 接线端子
	数据接口	RS2321；RS4851; 透传，波特率:4800~115200bps可配
	数字输入	DI*1，干接点或者湿节点，光隔离数字输入
	控制输出	NO1；NC1，继电器数字输出
	调试接口	Type-C*1, 波特率:115200bps，提供上位机调试工具；
	LED 指示灯	System1 ; ACT1
	天线类型	外置天线
无线通信参数	工作频率	470 -510MHz
	通信标准	LoRaWAN，Class C
	入网方式	ABP或OTAA
	发射功率	最大22dBm，可设定
	典型接收灵敏度	-135 dBm（SF12, 125KHz）
物理参数	工作电压	DC 5-24V，端子接线
	工作温度	-40 ℃~＋70 ℃
	工作湿度	<95% （无凝结）
	外壳材质	黑色铝制金属外壳
	外形尺寸	938024mm （不含接线端子和天线）
	产品重量	约 135g
	安装方式	壁挂安装或水平桌面放置
