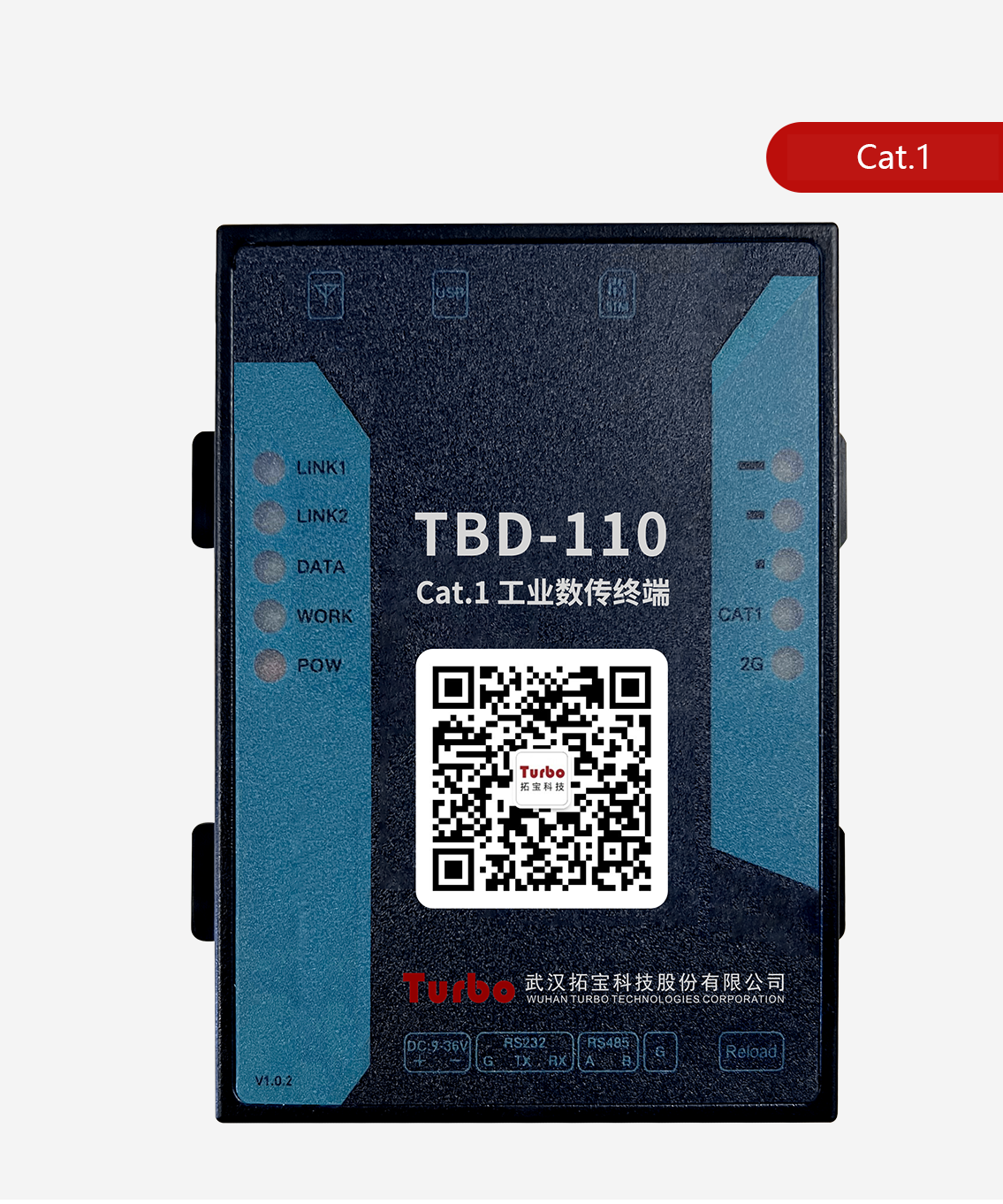

TBD-110

Cat.1 工业数传终端

TBD-110 Cat.1 工业数传终端（简称“数传终端”）是一款基于 Cat.1 无线通信技术的数据传输设备，数传终端具有丰富的数据端口，支持 RS 232 和 RS 485 串口数据采集，RS 485 带隔离。数传终端可采集水表、电表、压力等多种传感器数据，将各类传感器有线的通信数据转换为无线信号，实现低成本的远距离无线传输。简单部署，实现传感器数据上云。数传终端可广泛运用于智慧农业、智慧电网、智慧建筑、智能制造等领域。

产品优点

· 灵活部署：采用 Cat.1 无线通信方式，直接上云，灵活部署；

· 接口丰富：支持 RS232 和 RS485 串口数据采集；

· 实用性强：可接入多种类型的传感器终端，简单部署实现数据上云；

· 智能运维：实时在线监测设备运行状态，发现故障及时处理；

· 高可靠性：双看门狗设计，稳定可靠不死机，异常自动复位；

· 安装便捷：支持导轨式安装。

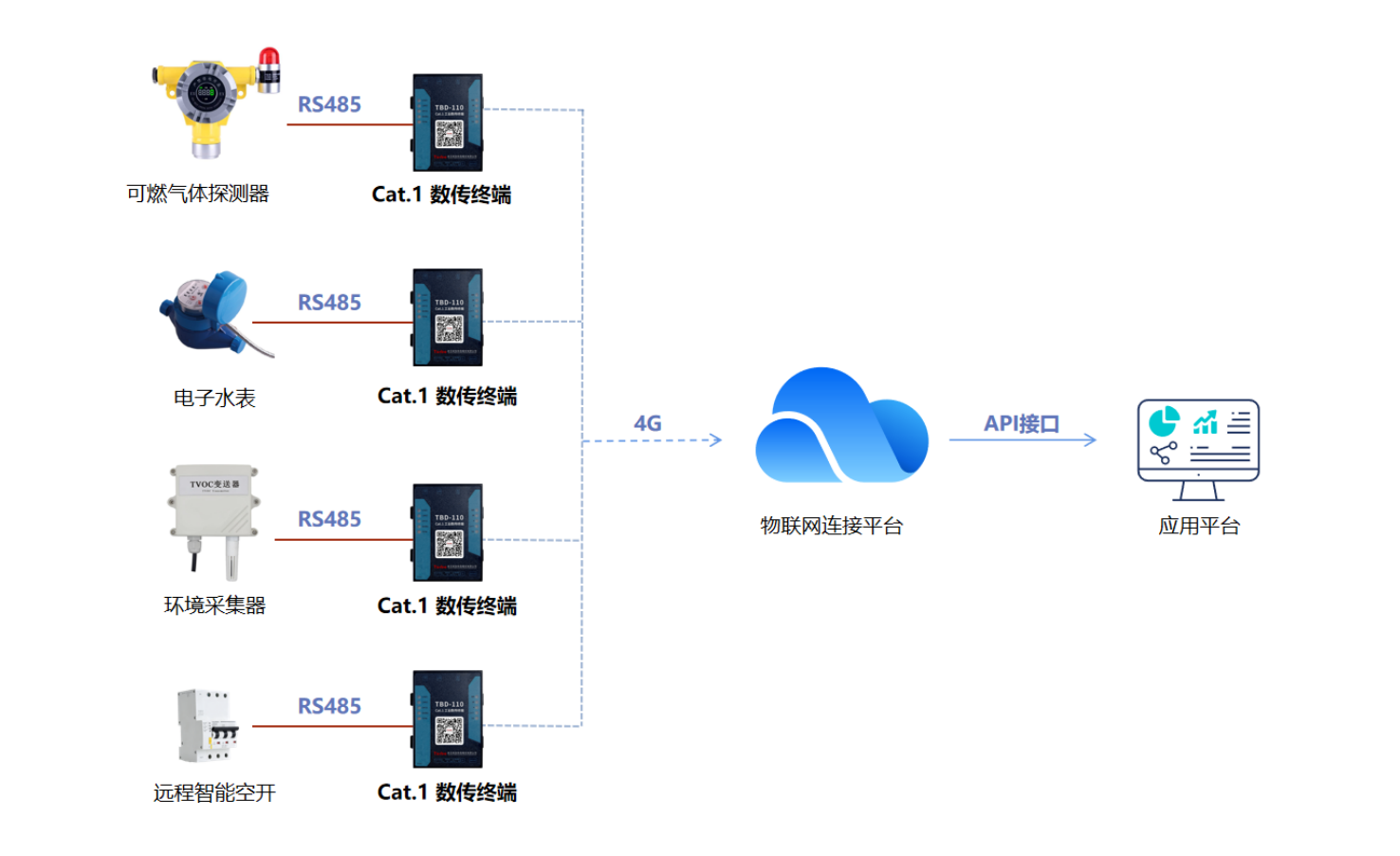

系统架构：

规格参数：

	产品型号	TBD-110
产品功能	端子类型	3.5 mm 接线端子
	数据接口	RS 2321、RS 4851（不可同时使用）
	防护级别	防护等级 EMC 4 级，支持 RS485 隔离
	数据模式	透传，默认波特率：115200bps
	调试接口	RS 485转USB, 波特率:115200bps，提供上位机调试工具；
	复位方式	外置按键
	LED 指示灯	PWR、WORK、NET、LINK1、LINK2、 2G、CAT1、信号强度
通信参数	通信标准	Cat.1
	运营商	电信，出厂配8年通信服务
	工作模式	TCP透传模式
	天线类型	外置天线
物理参数	工作电压	DC 9-36V，端子接线
	工作温度	-25 ℃~＋75 ℃
	工作湿度	5 %~95 % （无凝结）
	外形尺寸	97 91 34mm （不含接线端子和天线）
	产品重量	103 g
	外壳材质	黑色 ABS
	安装方式	导轨式安装或壁挂安装
