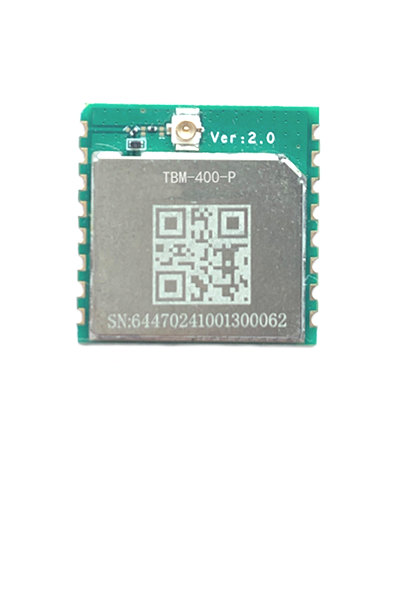

TurMass™ 低频段大功率模组

TBM-400-P

  • 商业区
  • 产业园区

TBM-400-P TurMass™ 低频段大功率模组是一款专为 LPWAN 物联网应用而研制的高输出功率无线模组,它采用道生物联具有完全自主知识产权、全国产的新一代终端芯片 TK8620。TurMass TM 作为全新的 LPWAN 技术,具有超大容量、高速率、广覆盖和低成本的特点,处于国际领先水平。相比第一代终端芯片 TK 8610,TK 8620 在灵敏度、输出功率、功耗、休眠电流等多方面都有显著提高和优化。TBM-400-P 提供基于 UART 的通用AT命令接口、以及灵活的参数配置能力。用户可根据应用需求,完成模组发射功率、工作频率、速率、工作模式等多种参数的配置,快速实现数据的无线收发。

产品优点

· 采用独创的 TurMass™ 窄带物联网技术 ;

· 具有自主知识产权、全国产芯片;

· 工作频段 470 ~ 510 MHz ;

· 输出功率小于等于 27 dBm;

· 支持速率范围广泛,0.441 Kbps ~ 85.106 kbps ;

· 灵敏度高、传输距离远,-132 dBm@1.8 Kbps(mode6) ;

· 工作模式灵活多样,支持时隙 TDD 或 ALOHA ;

· 支持 TurMass™ MAC 协议、空中注册、数据加解密、功率控制等 ;

· 支持 AT 命令或数据透传模式。


模组尺寸示意图:




规格参数:



产品型号

TBM-400-P

产品功能

工作模式

SoC 模式

工作频段

470 MHz~510 MHz

调制方式

DPFSK

通信标准

TurMass™

加密方式

AES 128/256

编码方式

卷积码、极化码

速率范围

0.441 Kbps ~ 85.106 kbps

接收灵敏度

-132 dBm@1.8kbps

发射功率

≤27 dBm

发射电流

400 mA@27 dBm

接收电流

20 mA [1]

休眠电流

5 uA

接口参数

控制器 MCU

RISC-V N205 内核

通信接口

UART-3.3V TTL

串口配置

115200bps 8N1

射频接口

IPEX 接头或邮票孔

物理参数

工作电压

1.8 V ~ 3.7 V

工作温度

-40 ℃ ~ +85 ℃

工作湿度

相对湿度 10 %~90 %,无冷凝

外形尺寸

23 mm×23 mm×2.5 mm(长×宽×高)

封装方式

SMD


应用场景:
