TurMass™低频段标准模组

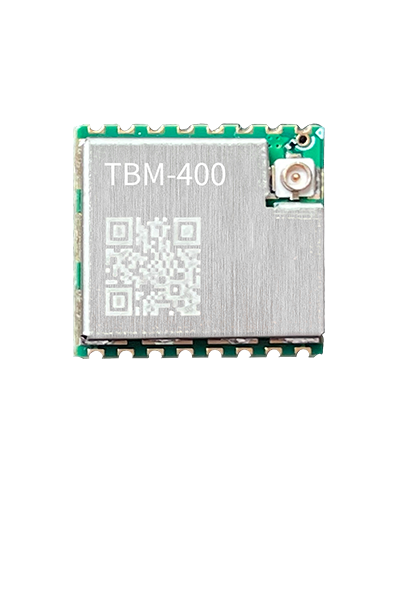

TBM-400

TBM-400 TurMass™ 低频段标准模组是一款专为 LPWAN 物联网应用而研制的无线模组,它采用道生物联具有完全自主知识产权、全国产的新一代终端芯片 TK8620。TurMass TM 作为全新的LPWAN技术,具有超大容量、高速率、广覆盖和低成本的特点,处于国际领先水平。相比第一代终端芯片 TK8610,TK8620 在灵敏度、输出功率、功耗、休眠电流等多方面都有显著提高和优化。TBM-400 提供基于 UART 的通用 AT 命令接口、以及灵活的参数配置能力。用户可根据应用需求,完成模组发射功率、工作频率、速率、工作模式等多种参数的配置,快速实现数据的无线收发。

产品优点

· 采用独创的 TurMass™ 窄带物联网技术 ;

· 具有自主知识产权、全国产芯片 ;

· 支持速率范围广泛,0.441 kbps ~ 85.106 kbps ;

· 灵敏度高、传输距离远,-129 dBm(mode6 @1.8Kbps,PER=5%) ;

· 工作模式灵活多样,支持时隙 TDD 或 ALOHA ;

· 支持 TurMass™ MAC 协议、空中注册、数据加解密、功率控制等 ;

· 支持 AT 命令或数据透传模式。


模组尺寸示意图:



规格参数:


产品型号

TBM-400

产品功能

工作模式

SoC 模式

工作频段

470 MHz~510 MHz

调制方式

DPFSK

通信标准

TurMass™

加密方式

AES 128/256

编码方式

卷积码、极化码

速率范围

0.441 kbps ~ 85.106 kbps

接收灵敏度

-129 dBm@1.8 kbps

发射功率

20 dBm@3.3 V

发射电流

96 mA@20 dBm

接收电流

15 mA [1]

休眠电流

1.8 uA

接口参数

控制器 MCU

RISC-V N205 内核

通信接口

UART-3.3V TTL

串口配置

115200bps 8N1

射频接口

IPEX 接头或邮票孔

物理参数

工作电压

1.8 V ~ 3.7 V

工作温度

-40 ℃ ~ +85 ℃

工作湿度

相对湿度 10%~90%,无冷凝

外形尺寸

17 mm×16 mm×3 mm(长×宽×高)

封装方式

SMD
