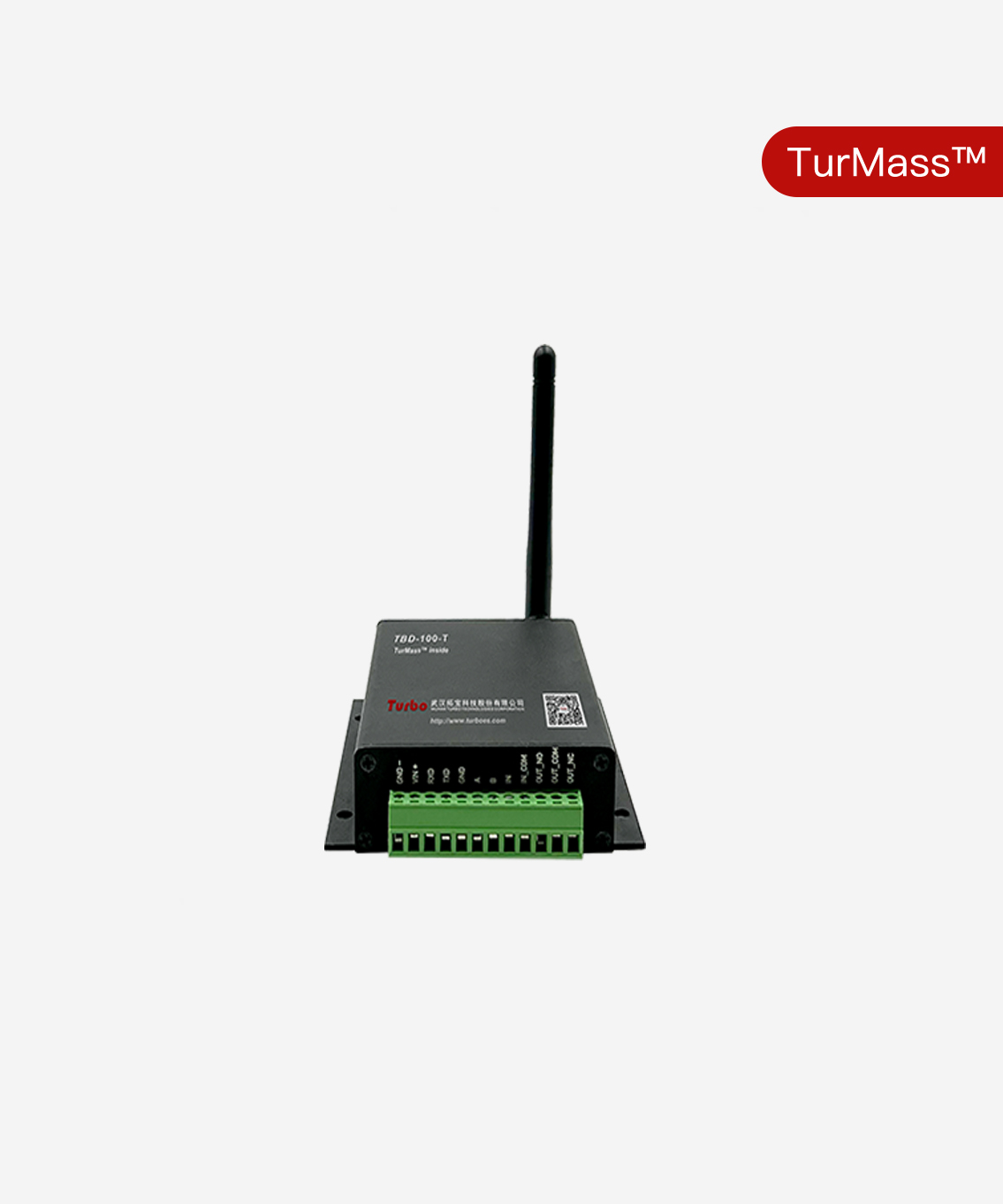

TBD-100

TurMass™数传终端传输器

学校
医院
产业园区
道路停车
停车引导

TBD-100 无线数据传输终端（简称“数传终端”）是一款 TurMass™ 无线数据传输设备，可采集水表、电表、压力等多种传感器数据，将传感器有线数据转换为无线信号，实现低成本的远距离传输。数传终端具有丰富的数据采集端口，支持RS232、RS485、数字输入和继电器输出接口，可接入多种类型的传感器终端，简单操作实现传感器数据上云。数传终端可广泛运用于智慧农业、智慧电网、智慧建筑、智能制造等领域。

产品优点

· 广覆盖：采用 TurMass™ 无线通信技术，通信距离远，覆盖范围广；

· 接口丰富：支持 RS232、RS485、数字输入和继电器输出；

· 便捷性：可接入多种类型的传感器终端，简单部署实现数据上云；

· 易维护：智能运维，实时在线监测设备运行状态，发现故障及时处理；

· 稳定性：软硬件均采用看门狗设计，保证系统稳定运行。

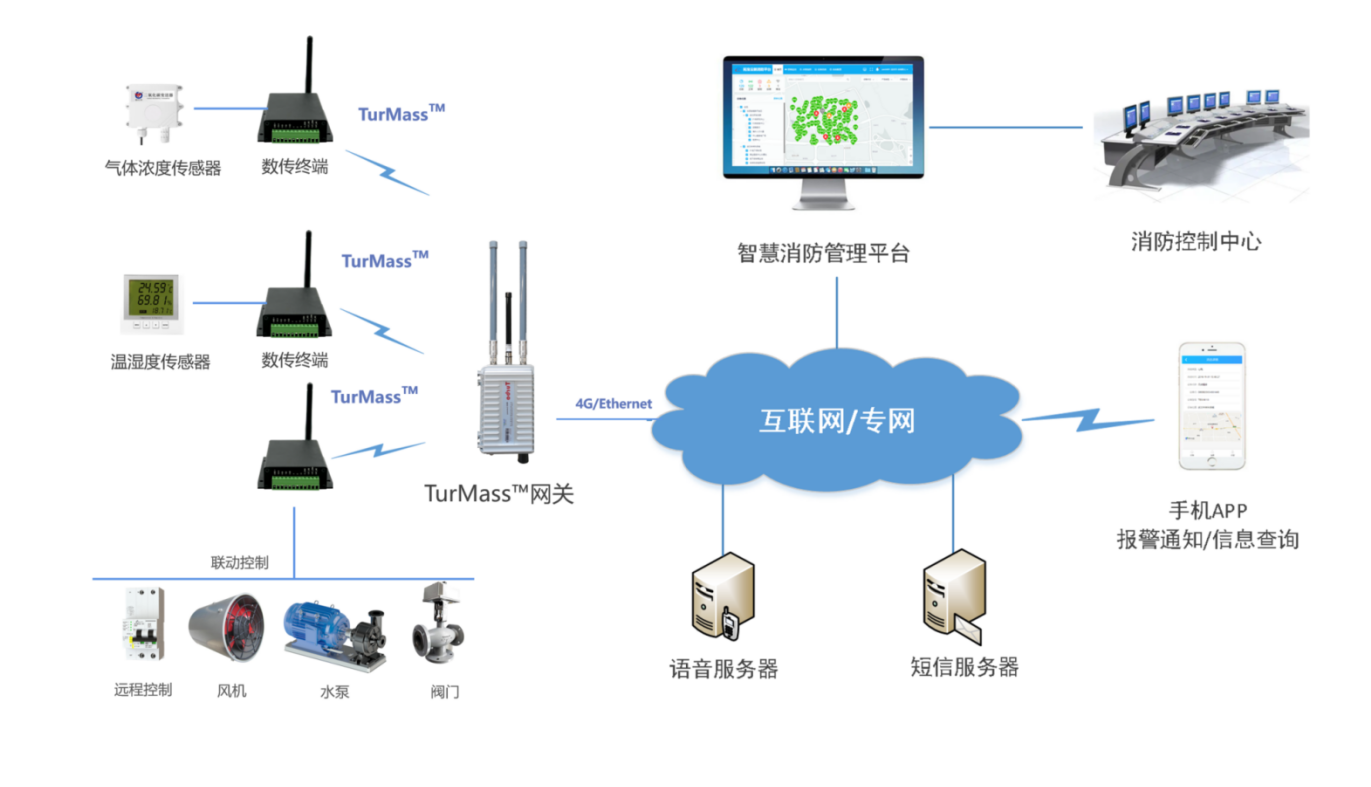

系统架构:

规格参数:

	产品型号	TBD-100
产品功能	端子类型	3.5mm 接线端子
	数据接口	RS2321；RS4851; 透传，波特率:4800~115200bps可配
	控制采集	DI*1，干接点或者湿节点，光隔离数字输入
	控制输出	NO1；NC1，继电器数字输出
	调试接口	Type-C*1, 波特率:115200bps，提供上位机调试工具；
	指示灯	System1 ; ACT1
	天线类型	外置天线
无线通信	无线标准	TurMass™
	工作频段	470 ~ 510 MHz
	发射功率	20dBm
	接收灵敏度	-129dBm @1.8kbps
物理参数	工作电压	DC 5-24V，端子接线（出产标配DC12V 1A适配器）
	工作温度	-10 ℃~＋60 ℃
	工作湿度	<95% （40℃、无凝结）
	外壳材质	黑色铝制金属外壳
	外形尺寸	938024mm （不含接线端子和天线）
	产品重量	130g
	安装方式	壁挂安装或水平桌面放置
